Breadboard FlexCase – Montage
Wähle aus, was du einbauen möchtest. Jeder Abschnitt zeigt die Schritte und verlinkt alle Teile, die du dafür brauchst.
Zum FlexCase im Shop
GrundaufbauMagnete, Breadboard, Wände
LEDs5 mm mit Clip
Taster12 mm, geschraubt
Potentiometermit Mutter und Kappe
LCD 16×2Klammern oder Schrauben
LCD 20×4Klammern oder Schrauben
BewegungsmelderHC-SR501
UltraschallHC-SR04
Grundaufbau Magnete, Breadboard, Wände
- Neodym-Magnete 6 × 3 mm (optional) und Sekundenkleber
- Breadboard mit 830 Kontakten
Magnete einkleben

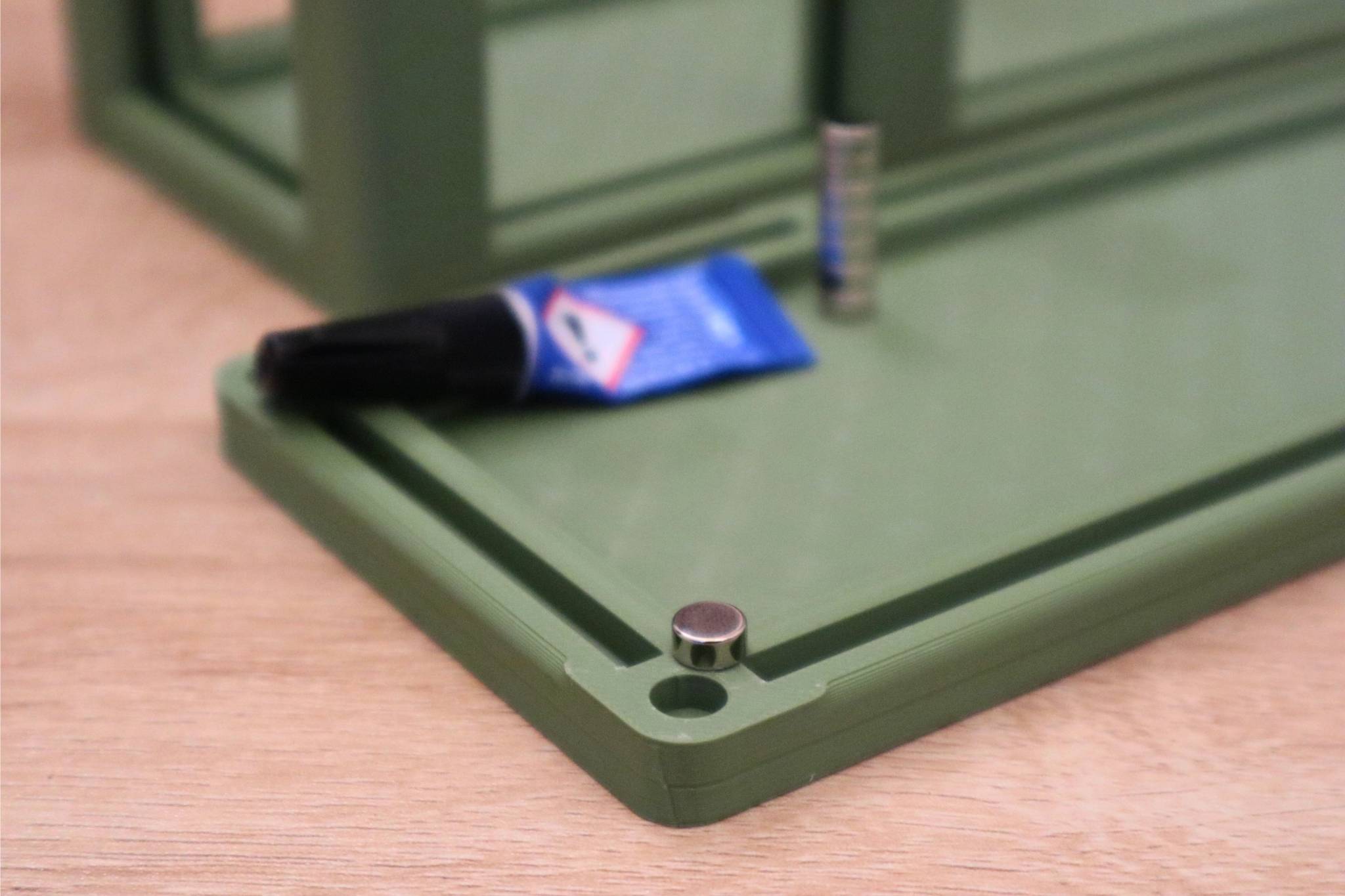

Optional: je einen Magneten mit einem kleinen Tropfen Sekundenkleber in die Aussparungen von Boden und Deckel kleben. Dann halten beide fest zusammen, ohne Lücken. Auf die Polung achten!
Breadboard einsetzen

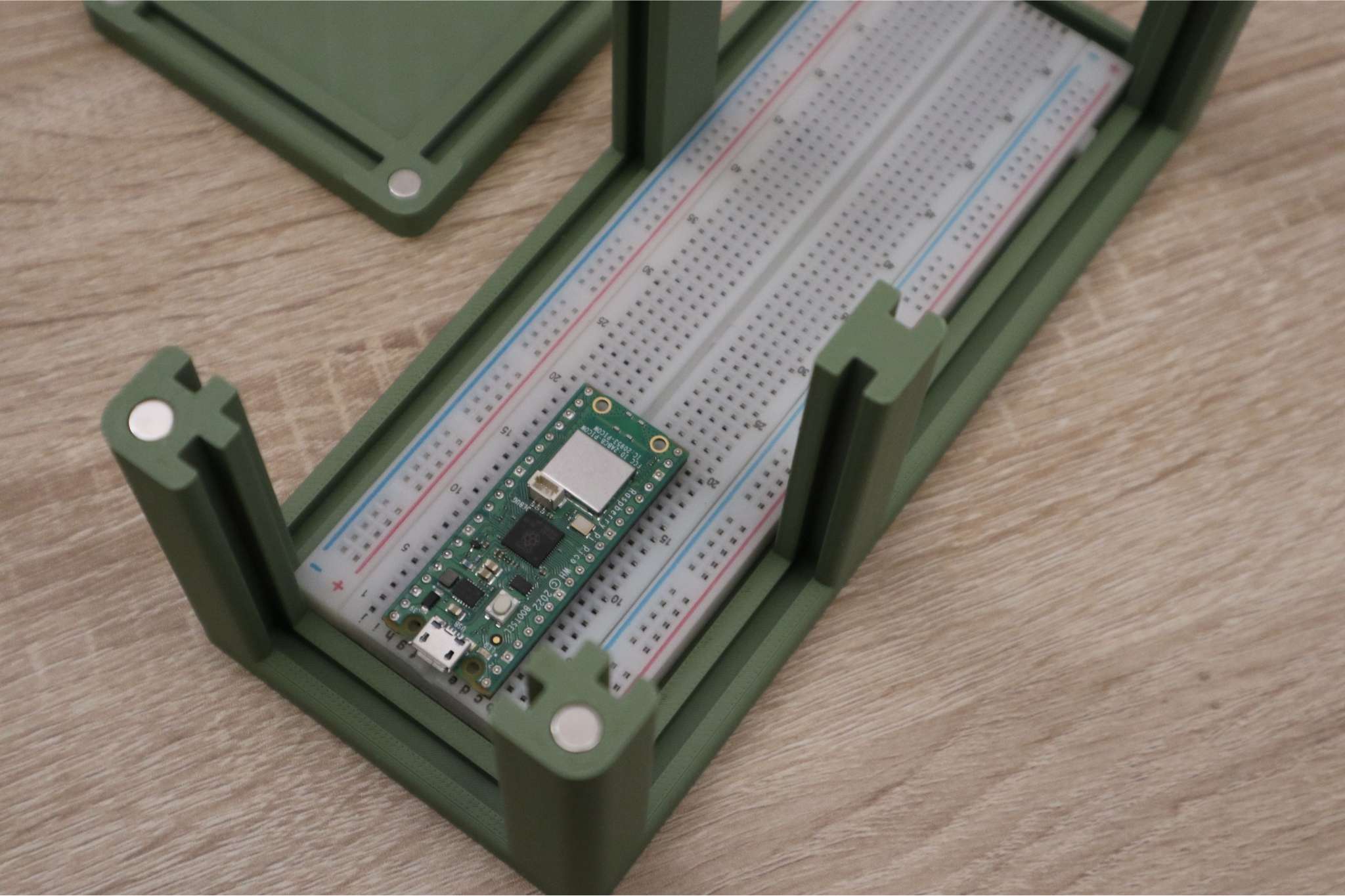

Das Breadboard mit etwas Druck in die Tasche im Boden stecken. Kleben ist nicht nötig, es hält von selbst.
-
Wände einstecken
Bauteile an die Wände montieren, dann die Wände von oben in die Lücken zwischen den Säulen schieben. Zum Schluss den Deckel aufsetzen.
LEDs 5 mm mit Clip

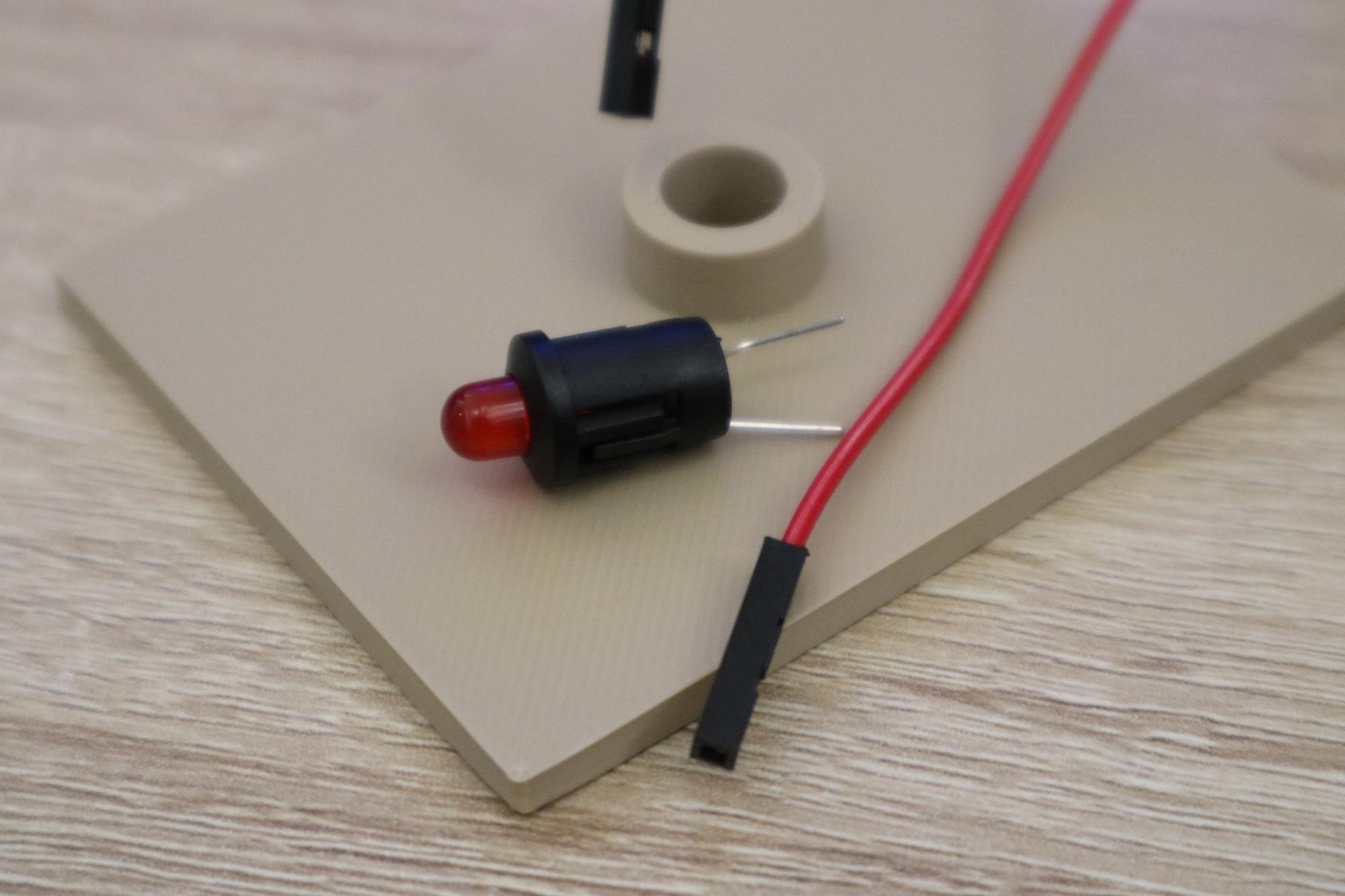

LED in den Clip stecken
Die LED mit etwas Druck in den Clip pressen – notfalls vorsichtig mit einem Schraubendreher nachhelfen.

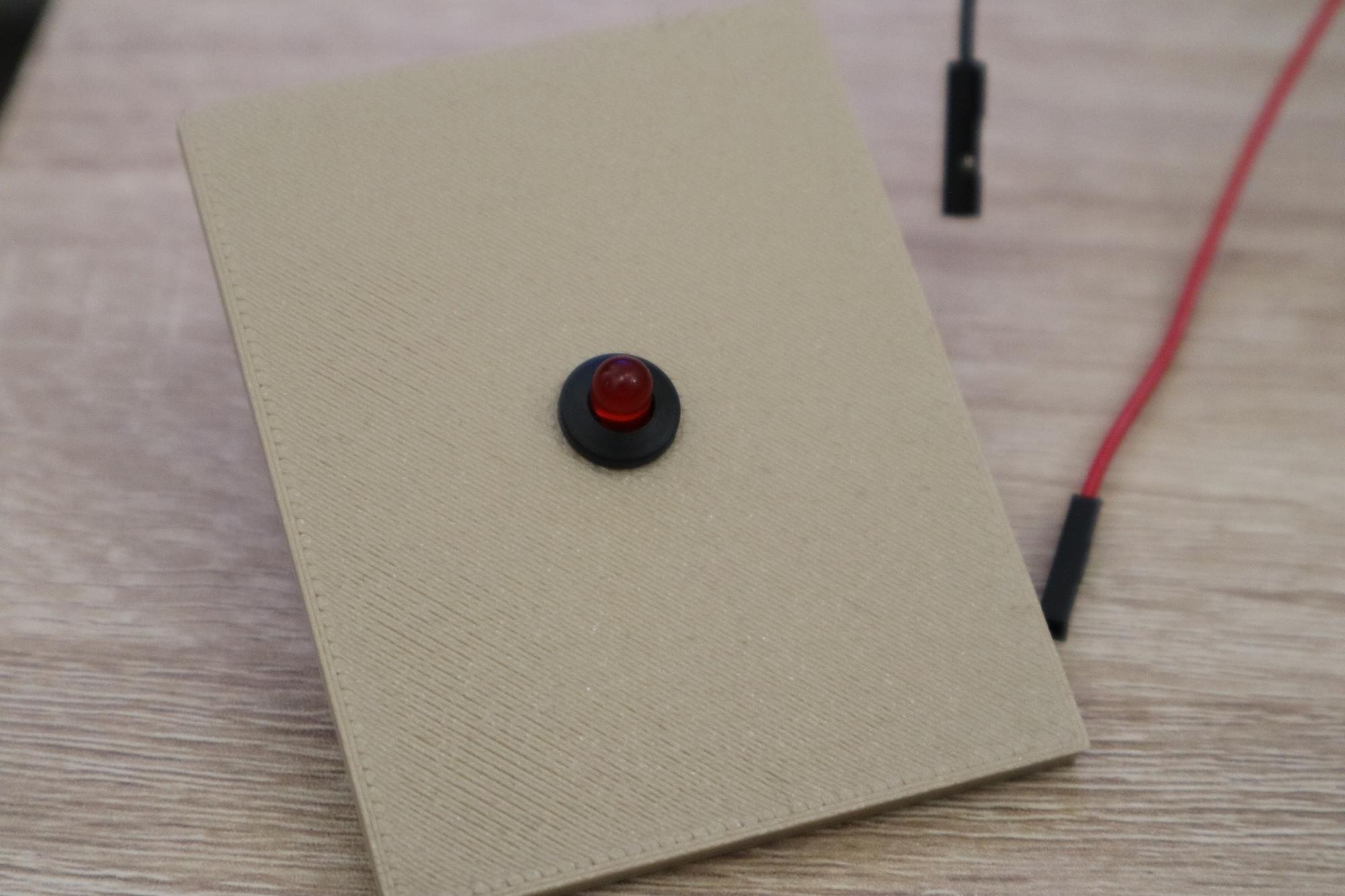

Clip in die Wand drücken
Den Clip mit der LED von außen durch das Loch in der Wand drücken, bis er einrastet.
Taster 12 mm, geschraubt

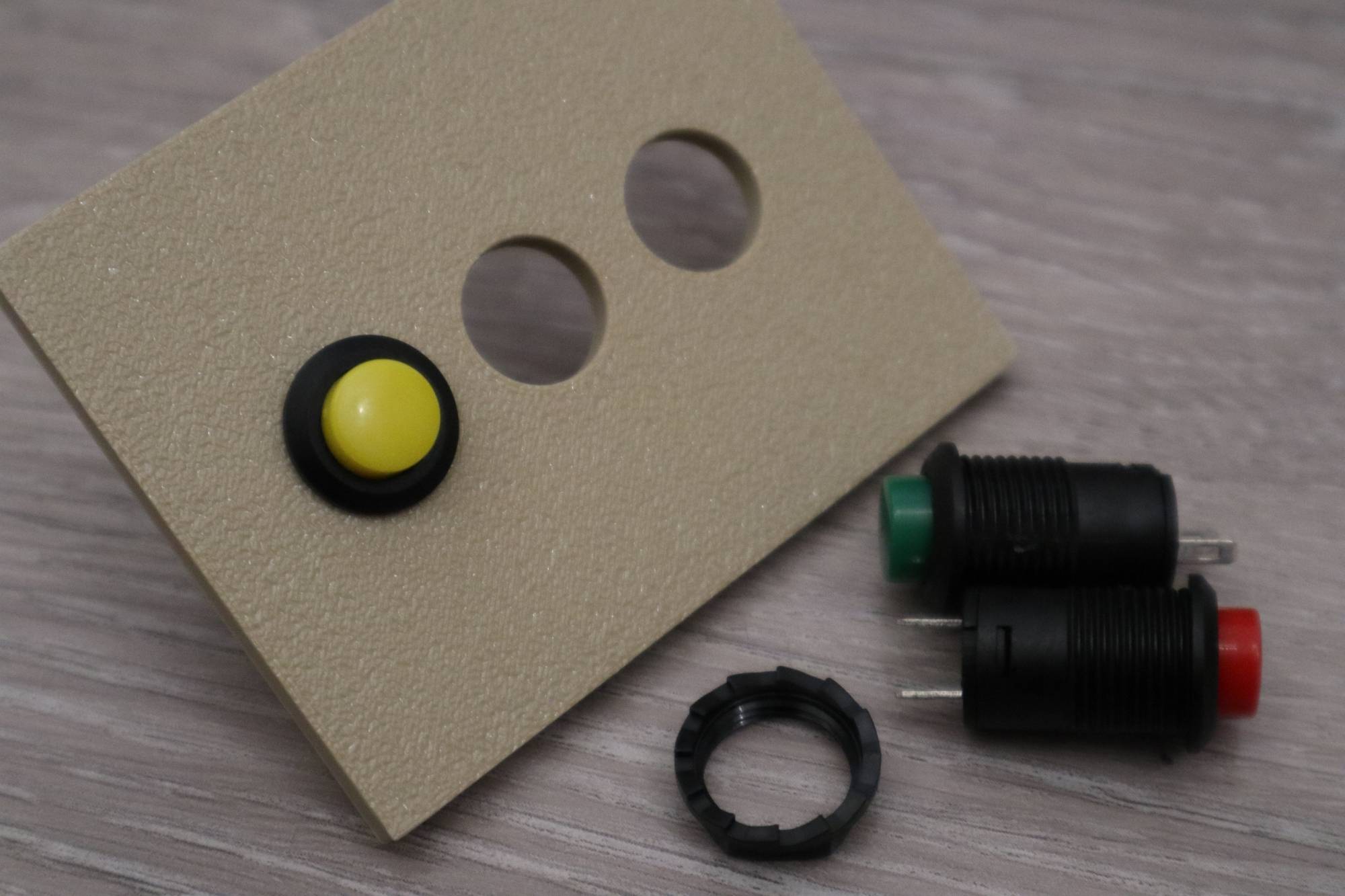

Taster durchstecken
Den Taster von außen durch das passende Loch in der Wand stecken.
Mit der Mutter festschrauben

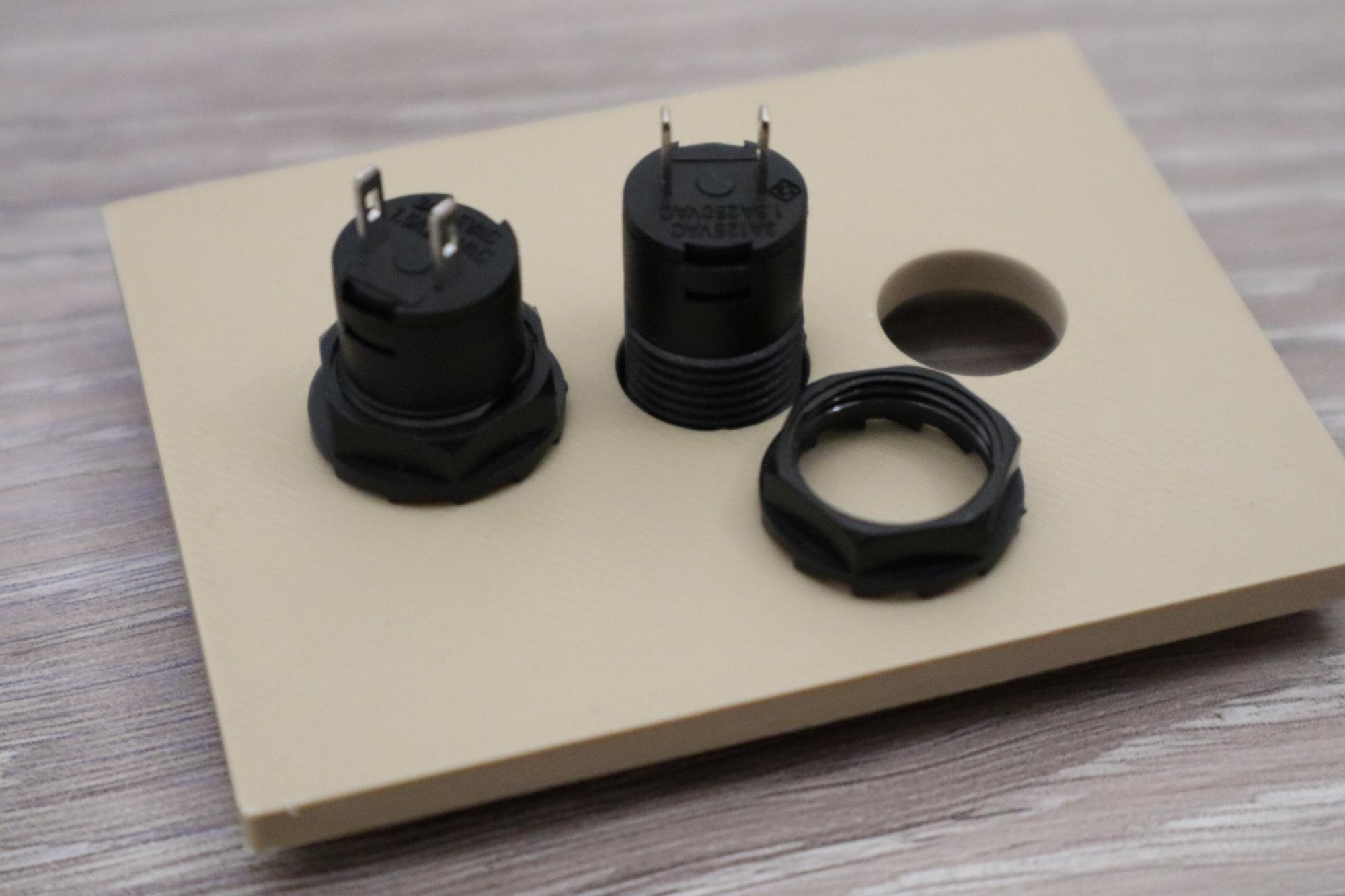

Die mitgelieferte Mutter von innen aufschrauben – fertig.
Potentiometer mit Mutter und Kappe

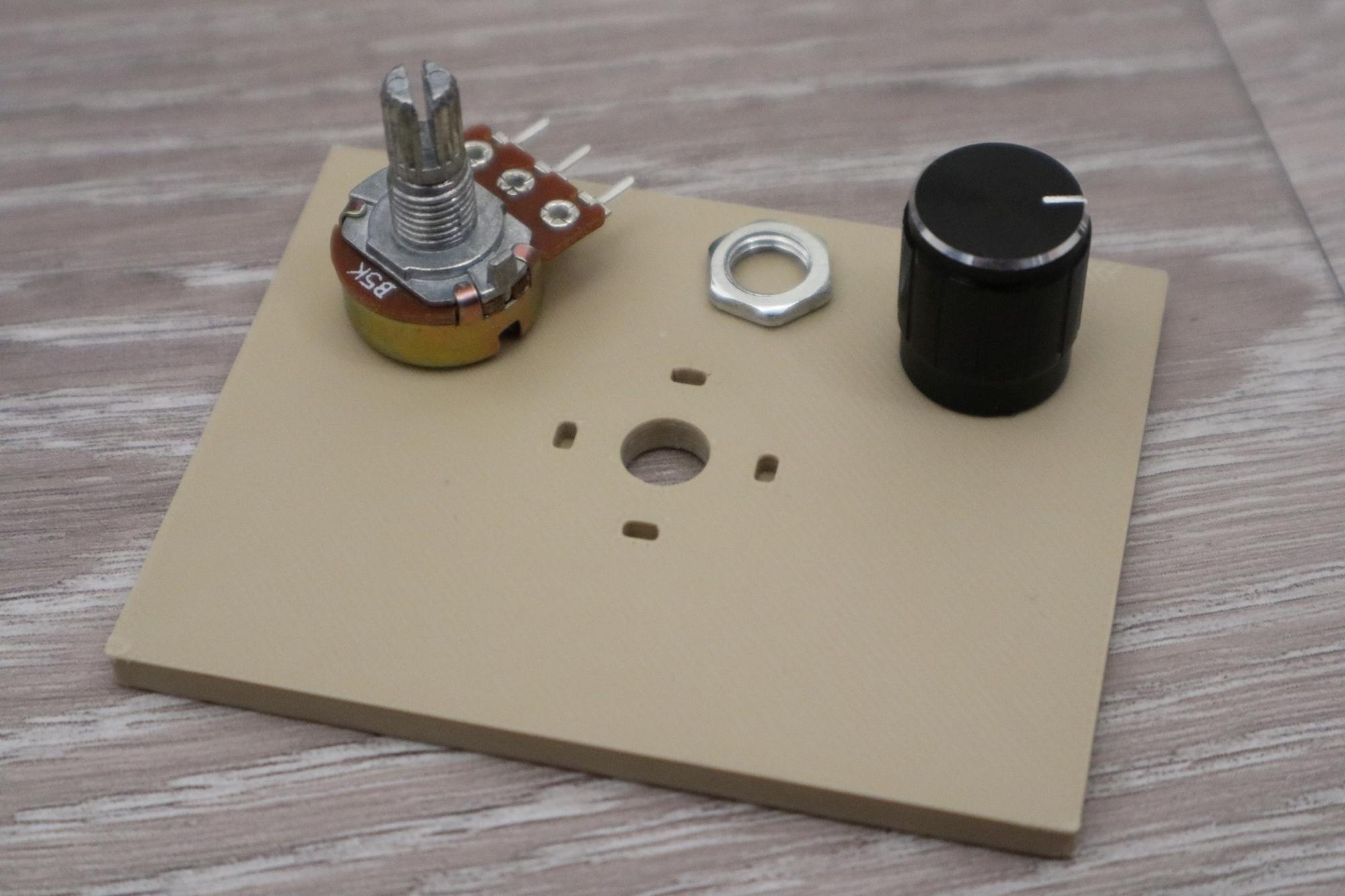

Von innen einstecken
Das Poti von innen durch das Loch stecken. Der kleine Stift am Poti greift in eine der vier Kerben – so dreht es sich nicht mit.
Mutter aufschrauben

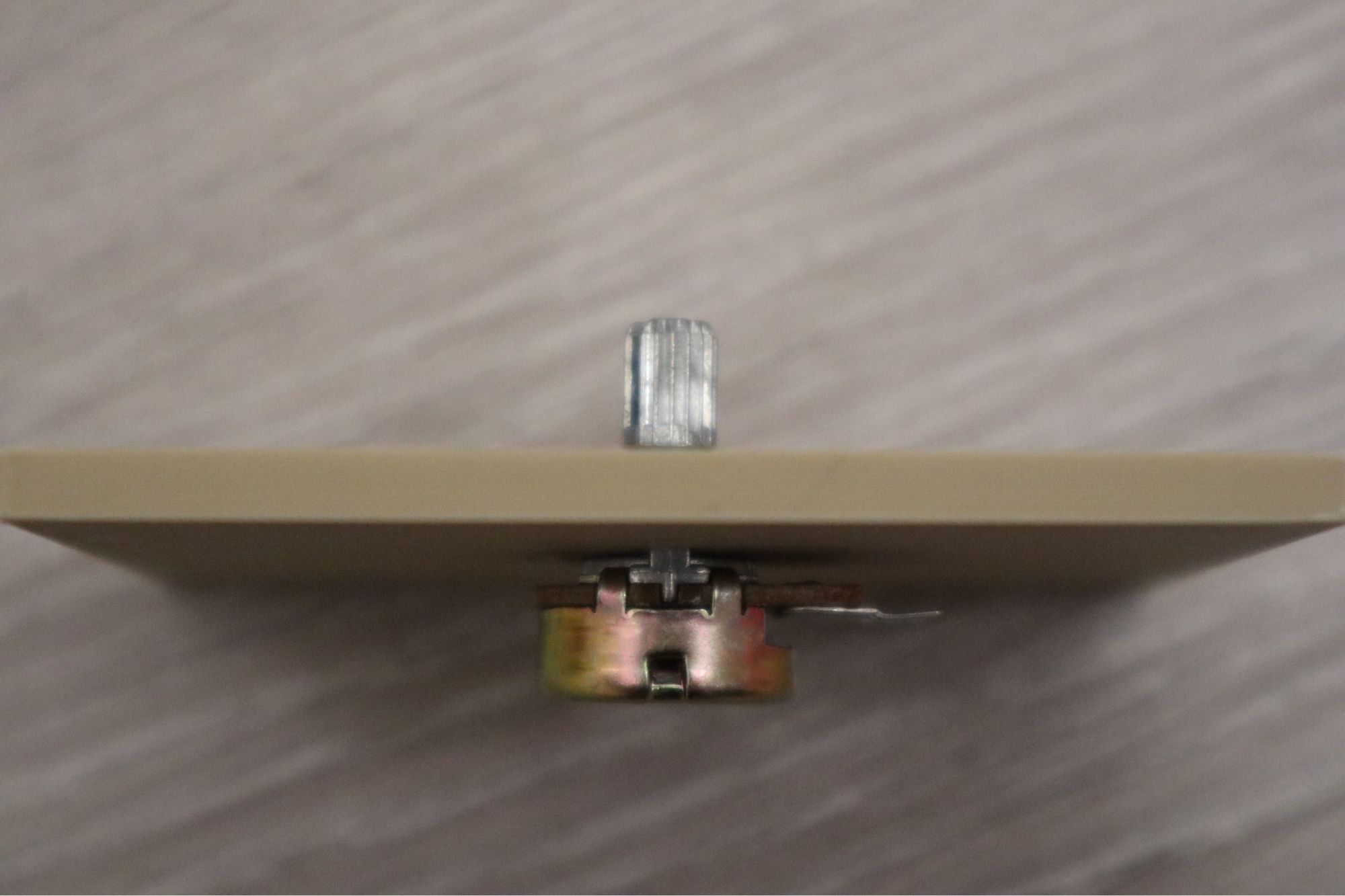

Die Metallmutter von außen aufschrauben und festziehen.

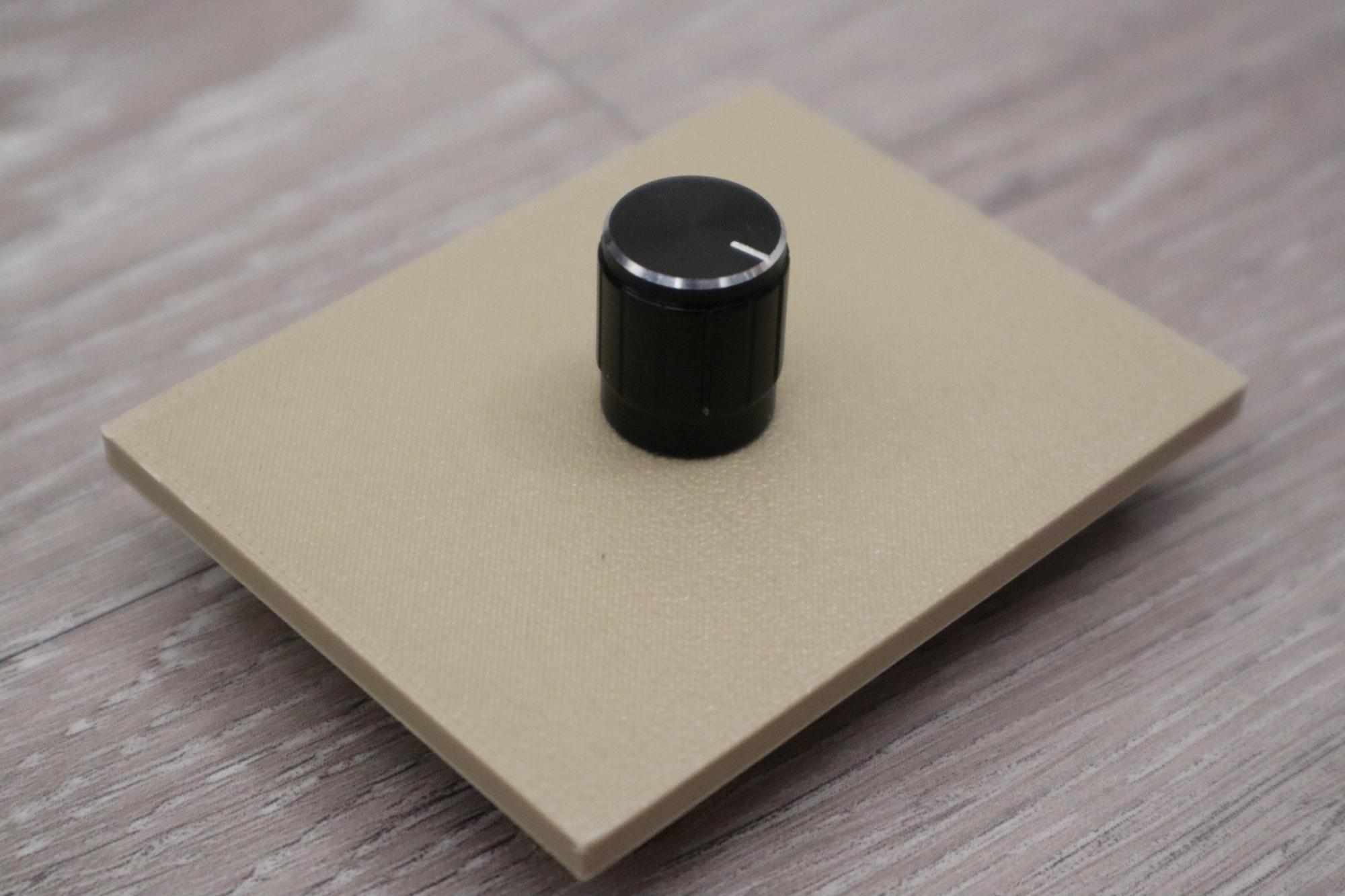

Kappe aufstecken
Zum Schluss den Drehknopf aufstecken.
LCD 16×2 mittlere oder lange Wand
Du hast zwei Möglichkeiten – beide Wände sind gleich, du entscheidest beim Einbauen.
Weg 1 Mit L-Klammern – ohne Werkzeug
Dazu: 4 gedruckte L-Klammern aus dem Set (Ordner „Montage“).
Wand von innen

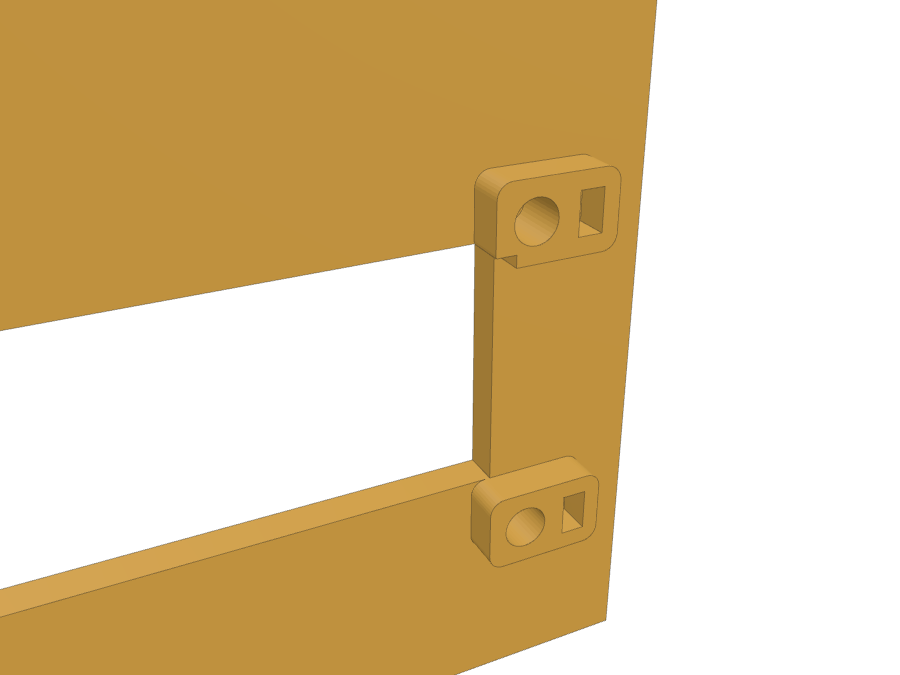

Neben jedem Dom ist eine Tasche für die Klammer.
Das Display einlegen
Das Display von innen in die Wand legen – es schaut durch die Öffnung.

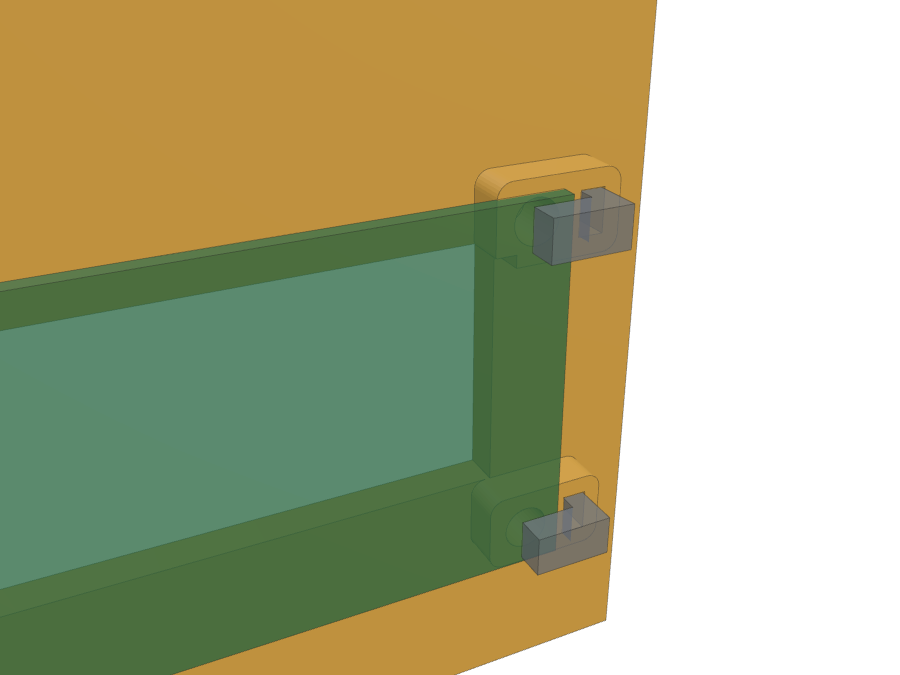

L-Klammern einstecken
In jede Ecke eine Klammer stecken, der Arm liegt auf der Platine. Der dicke Arm passt nicht in die Tasche – so kann man sie nicht falsch herum einstecken.
Weg 2 Mit Einschmelzgewinde und Schrauben
Dazu: 4 × Einschmelzgewinde M3, 4 × Zylinderkopfschrauben M3 × 6 und ein Lötkolben.
Gewinde einschmelzen
Mit dem Lötkolben bei ca. 200 °C die Gewinde in die Dome drücken, bis sie bündig abschließen.

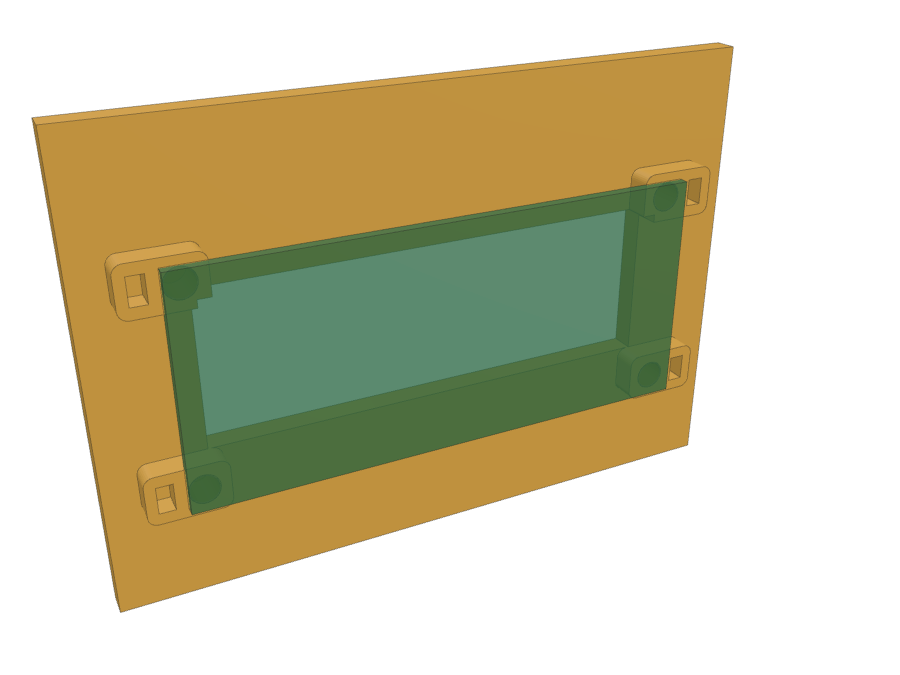

Das Display einlegen
Das Display von innen auflegen, die Löcher liegen über den Gewinden.

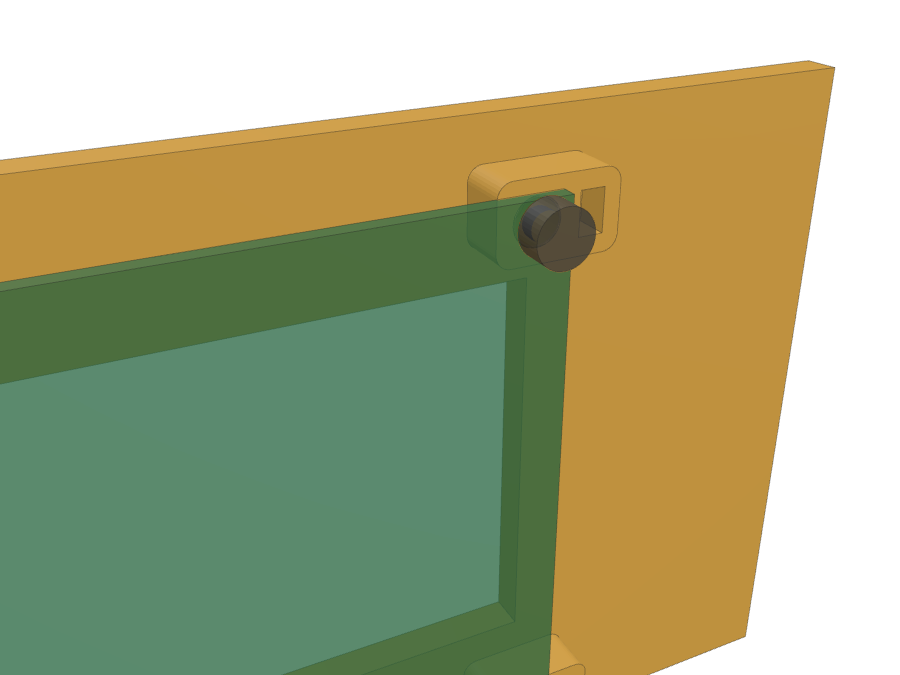

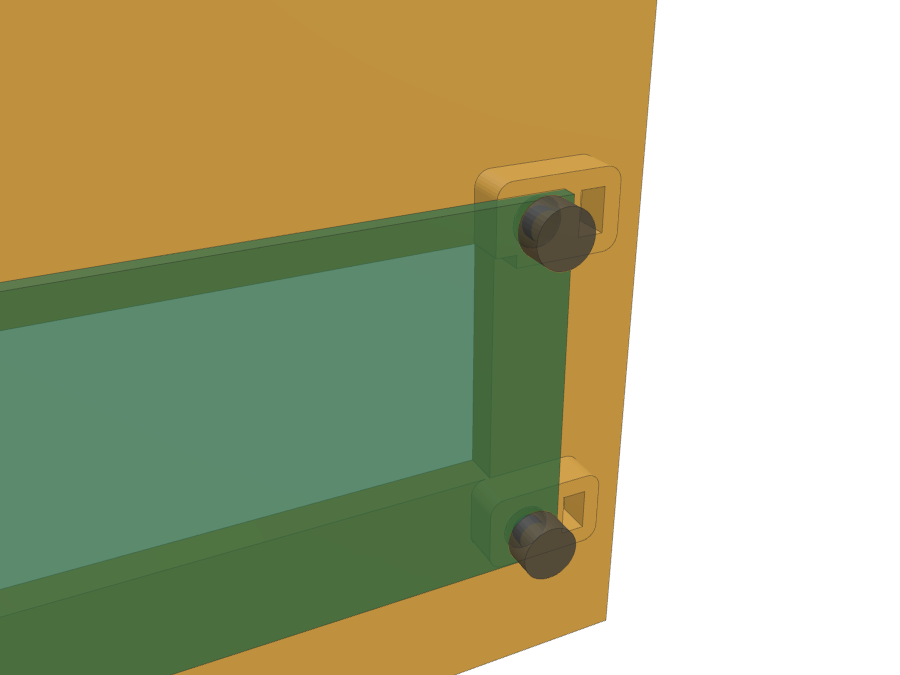

Festschrauben
Die Schrauben durch die Platine in die Gewinde drehen – nicht zu fest.
LCD 20×4 lange Wand
- LCD 20×4 mit I²C (z. B. Joy-IT COM-LCD20X4)
Du hast zwei Möglichkeiten – beide Wände sind gleich, du entscheidest beim Einbauen.
Weg 1 Mit L-Klammern – ohne Werkzeug
Dazu: 4 gedruckte L-Klammern aus dem Set (Ordner „Montage“).
Wand von innen

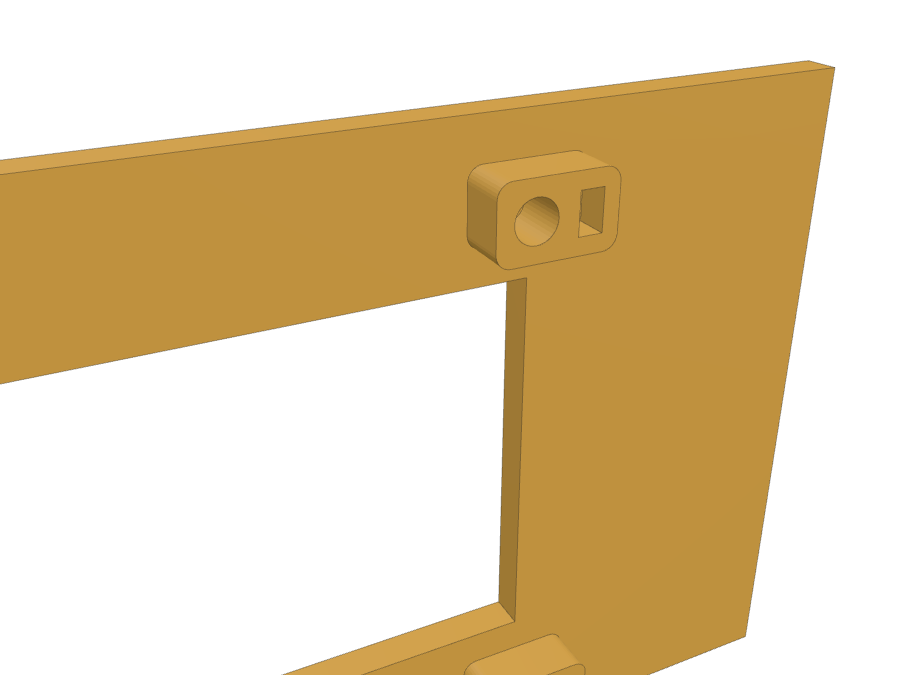

Neben jedem Dom ist eine Tasche für die Klammer.
Das Display einlegen

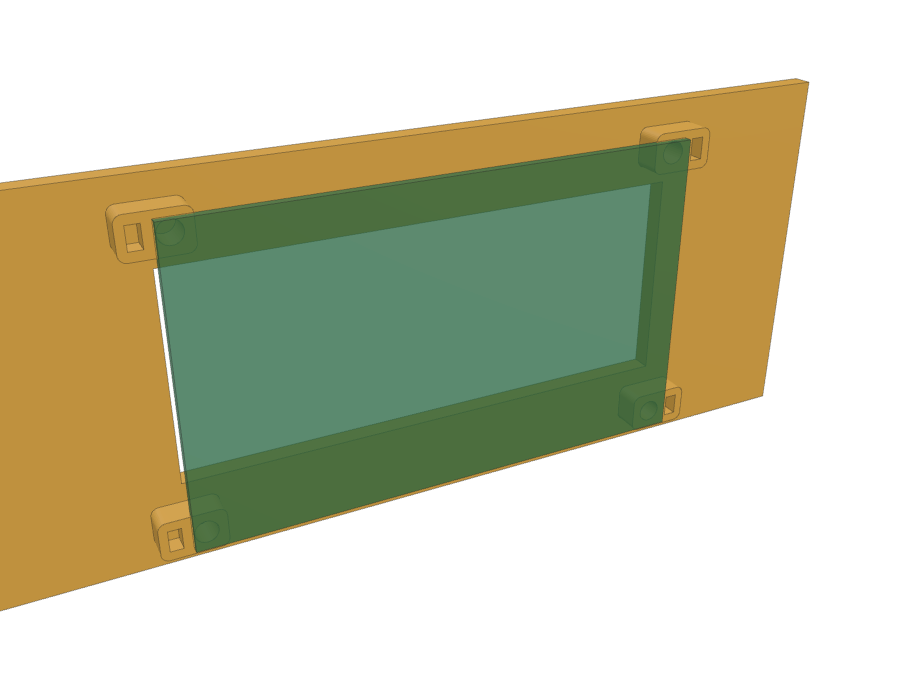

Das Display von innen in die Wand legen – es schaut durch die Öffnung.
L-Klammern einstecken
In jede Ecke eine Klammer stecken, der Arm liegt auf der Platine. Der dicke Arm passt nicht in die Tasche – so kann man sie nicht falsch herum einstecken.
Weg 2 Mit Einschmelzgewinde und Schrauben
Dazu: 4 × Einschmelzgewinde M3, 4 × Zylinderkopfschrauben M3 × 6 und ein Lötkolben.
Gewinde einschmelzen
Mit dem Lötkolben bei ca. 200 °C die Gewinde in die Dome drücken, bis sie bündig abschließen.
Das Display einlegen
Das Display von innen auflegen, die Löcher liegen über den Gewinden.
Festschrauben
Die Schrauben durch die Platine in die Gewinde drehen – nicht zu fest.
Bewegungsmelder HC-SR501
Du hast zwei Möglichkeiten – beide Wände sind gleich, du entscheidest beim Einbauen.
Weg 1 Mit L-Klammern – ohne Werkzeug
Dazu: 2 gedruckte L-Klammern aus dem Set (Ordner „Montage“).

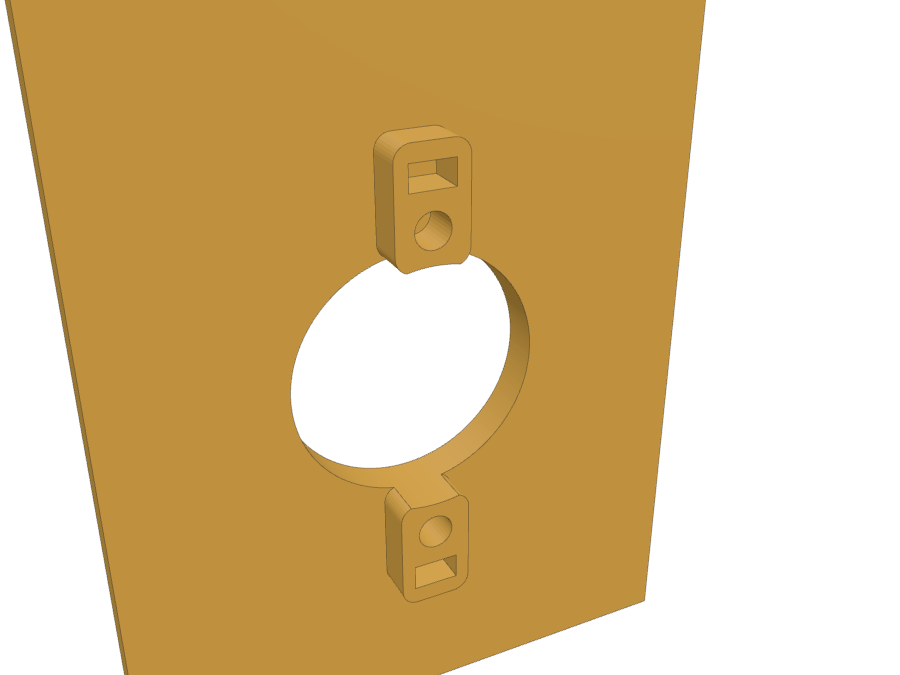

Wand von innen
Neben jedem Dom ist eine Tasche für die Klammer.
Den Sensor einlegen
Den Sensor von innen in die Wand legen – es schaut durch die Öffnung.
L-Klammern einstecken

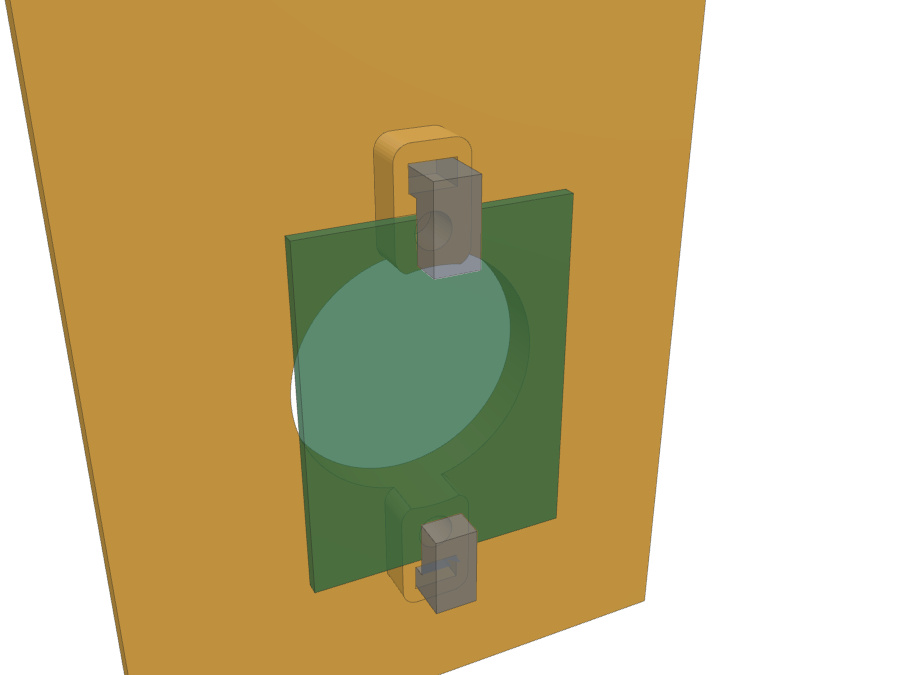

Je eine Klammer oben und unten einstecken, der Arm liegt auf der Platine. Der dicke Arm passt nicht in die Tasche – so kann man sie nicht falsch herum einstecken.
Weg 2 Mit Einschmelzgewinde und Schrauben
Dazu: 2 × Einschmelzgewinde M2, 2 × Zylinderkopfschrauben M2 × 5 und ein Lötkolben.

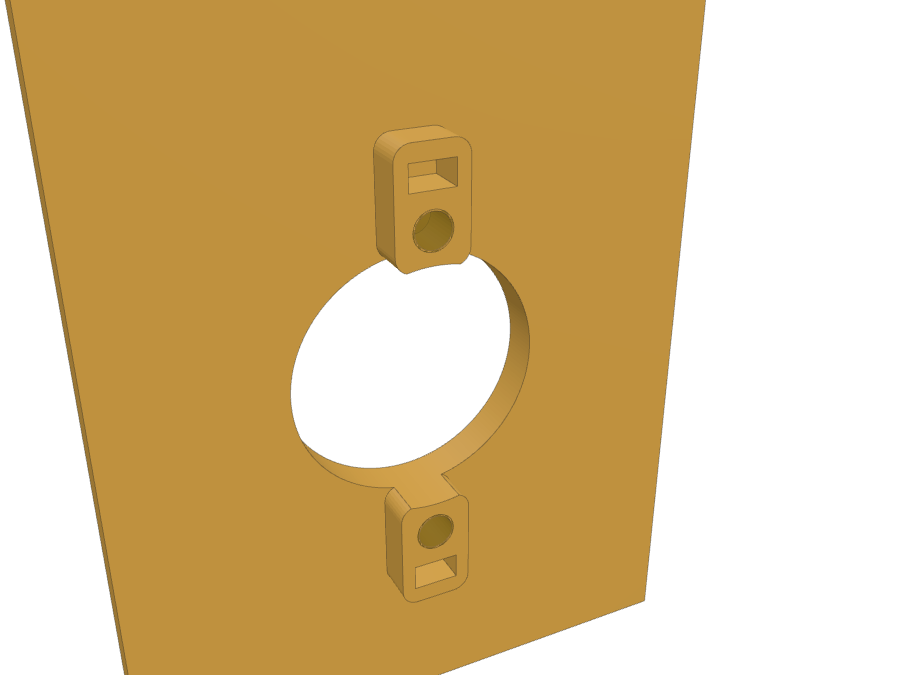

Gewinde einschmelzen
Mit dem Lötkolben bei ca. 200 °C die Gewinde in die Dome drücken, bis sie bündig abschließen.

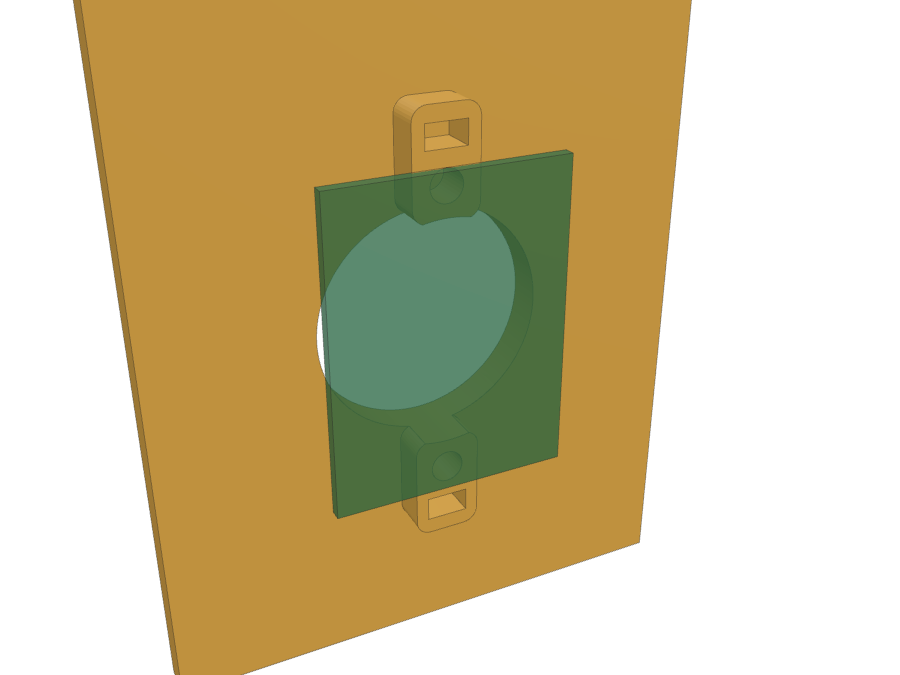

Den Sensor einlegen
Den Sensor von innen auflegen, die Löcher liegen über den Gewinden.
Festschrauben

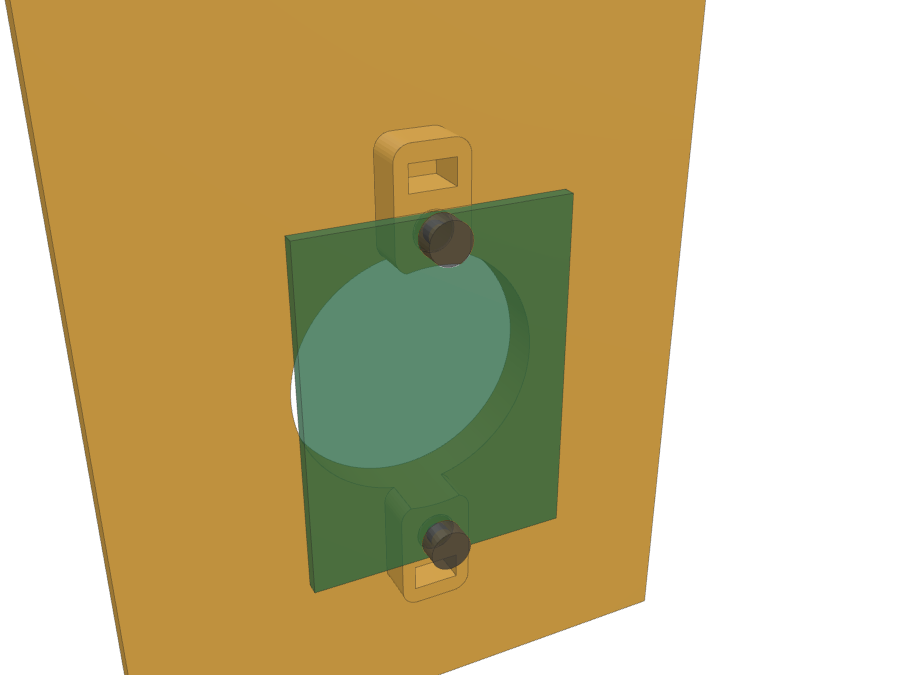

Die Schrauben durch die Platine in die Gewinde drehen – nicht zu fest.
Ultraschall-Sensor HC-SR04
- HC-SR04 Ultraschallsensor
- 4 × Einschmelzgewinde M3, 4 × Zylinderkopfschrauben M3 × 6 und einen Lötkolben
- Die zwei gedruckten Halteschienen aus dem Set
Gewinde einschmelzen

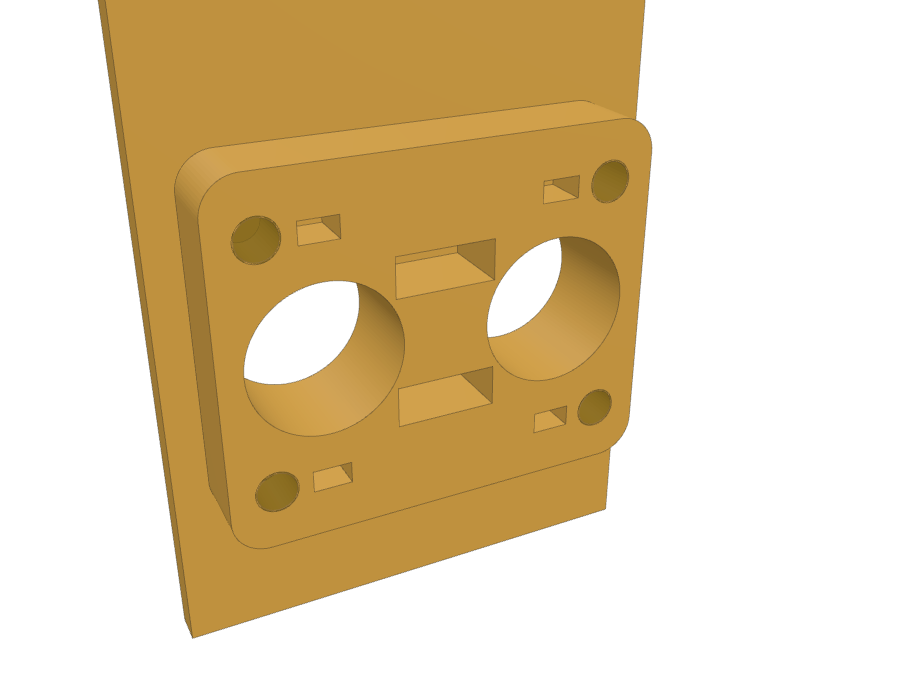

Die vier M3-Gewinde bei ca. 200 °C bündig in den Sockel einschmelzen.
Sensor einlegen

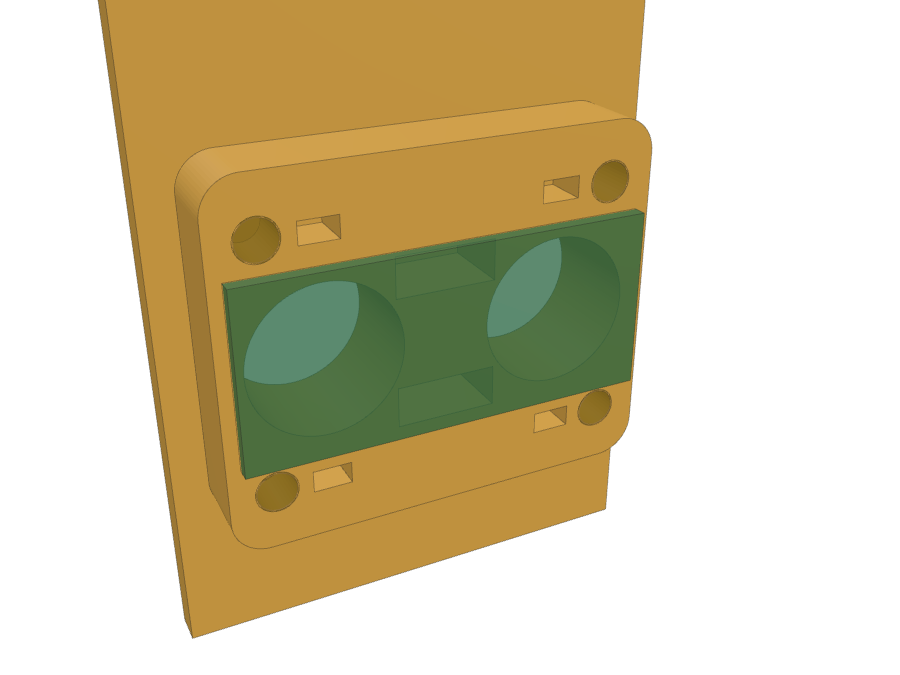

Den Sensor von innen einlegen – die beiden Schallwandler schauen durch die Löcher.
Halteschienen auflegen

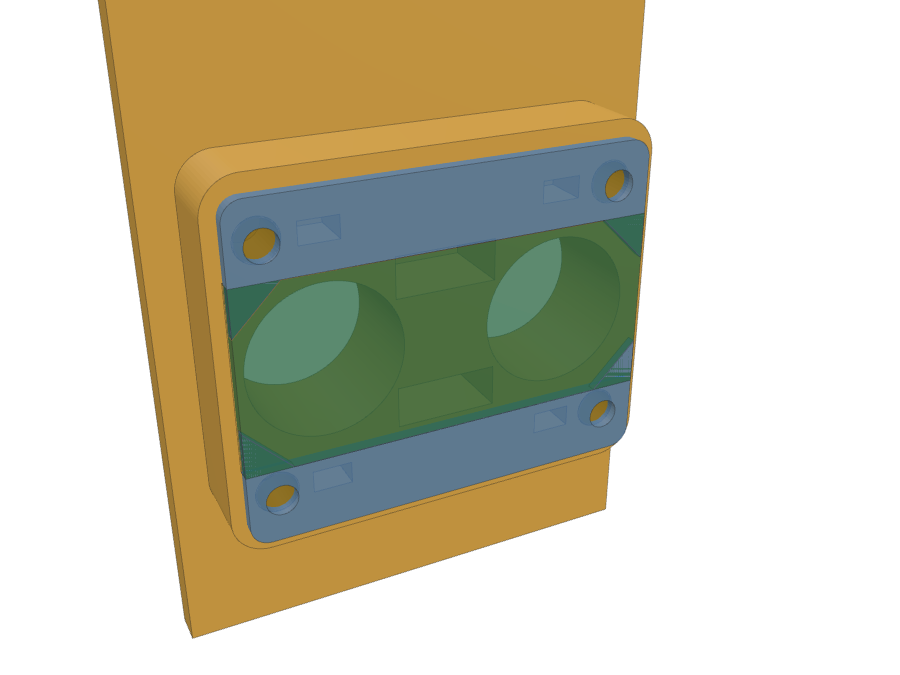

Die beiden Schienen auf den Sensor legen, die Zapfen stecken in den Schlitzen im Sockel.
Festschrauben

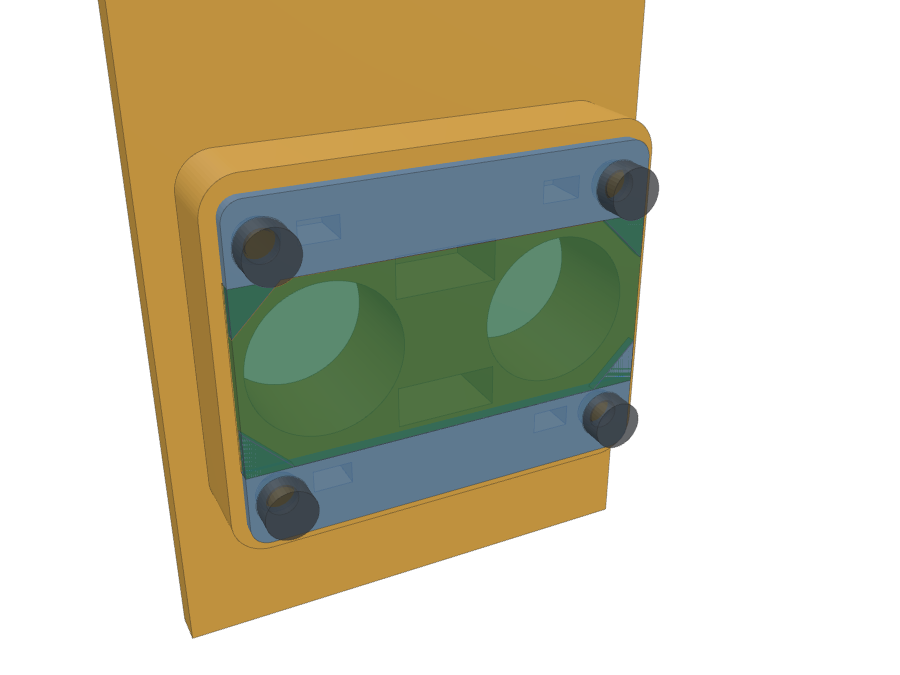

Die Schienen mit den vier Schrauben festschrauben.
Einkaufsliste alle Teile auf einen Blick
Die Links führen zu Händlern, bei denen es die Teile gibt – das sind keine Partner-Links.
| Breadboard 830 Kontakte | berrybase |
| Neodym-Magnete 6 × 3 mm | supermagnete |
| Einschmelzgewinde M2 | reichelt |
| Einschmelzgewinde M3 | reichelt |
| Schrauben M3 × 6 | rc-schrauben |
| Schrauben M2 × 5 | rc-schrauben |
| LEDs 5 mm | berrybase |
| LED-Clips 5 mm | amazon |
| Drucktaster 12 mm | roboter-bausatz |
| Potentiometer 10 kΩ | roboter-bausatz |
| Drehknöpfe | roboter-bausatz |
| LCD 16×2 mit I²C | berrybase |
| PIR-Sensor HC-SR501 | berrybase |
| Ultraschall HC-SR04 | berrybase |
